提要：超凡国际官网新材推出了一款低温急剧熟化的固化剂产品YH-10K ，能够共同多种主剂实现低温（40~45℃）快快熟化 。在一样的功夫内 ，可达到以往必要高温熟化才可能达到的熟化成效和剥离强度 。
无溶剂胶黏剂由于上胶量低、复合过程中不必要经过高温烘路、复合快率高、单元涂布成本低蹬着点 ，最近十年都以20%的超高增快增长 。但是由于选取无溶剂胶水复合高阻隔结构容易呈显禅泡、苛性内容物侵蚀等问题 ，干复胶水在这个利用领域依然占有很高的市场份额 。
由于胶水分子设计分歧、复合工艺的差距 ，干复胶和无溶剂胶水的熟化前提有显著的差距：目前无溶剂复合的熟化温度在35~45℃之间 ，干复胶的熟化温度凭据胶水种类、复合结构的差距 ，熟化温度一般在50~60℃之间 。由于上述差距 ，终端的彩印厂必须建设至少两个分歧温度的烘房 ，或者时时扭转烘房温度 ，很不方便 ，且效能降低 。
为了提高下游客户的出产效能、提高复合制品的制品合格率、简化熟化室温度的设定 ，甚至在热带气象区或夏季高温高湿的季节可能实现常温熟化 ，超凡国际官网新材推出一款低温急剧熟化的固化剂产品YH-10K ，能够共同多种主剂实现低温（40~45℃）急剧熟化 ，在一样的功夫内 ，达到以往必要高温熟化才可能达到的熟化成效和剥离强度、水煮/蒸煮成效和热剥离强度 。
以下数据是在山东某客户正常出产测试的了局：
一、测试主张
验证YH-10K固化剂的低温急剧熟化成效（对比固化剂某厂家的L-75固化剂）；主剂选用超凡国际官网YH3666-1 。
二、测试前提
水煮结构上胶量3~4g/m2 ，机快110m/min ，熟化前提：40℃和50℃ ，熟化功夫：24-36-48h幼试后别离测试机能；复合结构：PAink（15μ）/PE（80μ）、PETink（12μ）/AL/PE（50μ）、PETink（12μ）/VMPET/PE（50μ） 。

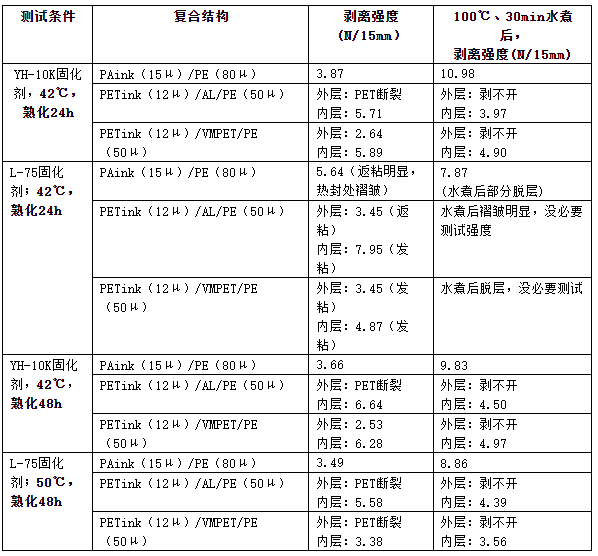

三、测试了局
四、上机测试结论
1、42℃熟化24h的前提下 ，YH-10K的固化快率显著快于L-75的熟化快率 ，并且能够满足两层/三层结构水煮的要求 ，而L75固化剂复合的样品 ，水煮后出现褶皱或脱层的景象 。
2、YH-10K固化剂熟化功夫经过24h和48h固化后的成效相当 ，常温剥离强度和水煮后的剥离强度在分歧的熟化功夫后差距也不大 ，注明经过24h的熟化后 ，主剂与固化剂的反映实现率靠近100% 。
3、YH-10K固化剂在42℃熟化48h ，与L-75固化剂在50℃熟化48h ，三种结构的剥离强度和水煮后的表观和剥离强度相当 ，注明YH-10K固化剂能够满足下游客户低温急剧熟化的要求 。
